菜籽加工廠低溫熱能的回收
2023-07-22
能源消耗，特別是當油籽被壓榨用來生產生物柴油時，是榨油廠管理者的面臨的重要問題。雖然大公司沒有披露他們的業績，但根據現有的信息，人們可以評估在500~900MJ.t?1之間的熱能消耗（不包括電力）。在逆流冷卻過程中耗散的能量的很大一部分可以被回收利用。只有當高效的熱交換器能夠將熱轉移到油料中時才可以實現在生產加工過程中回收利用。近年來，設備制作商提供了大面積的熱交換器用來回收這部分熱量。本文回顧了菜籽壓榨過程中能源需求的詳細情況，介紹并討論這些新型交換器在菜籽油加工中的應用前景。
壓榨行業的熱能消耗

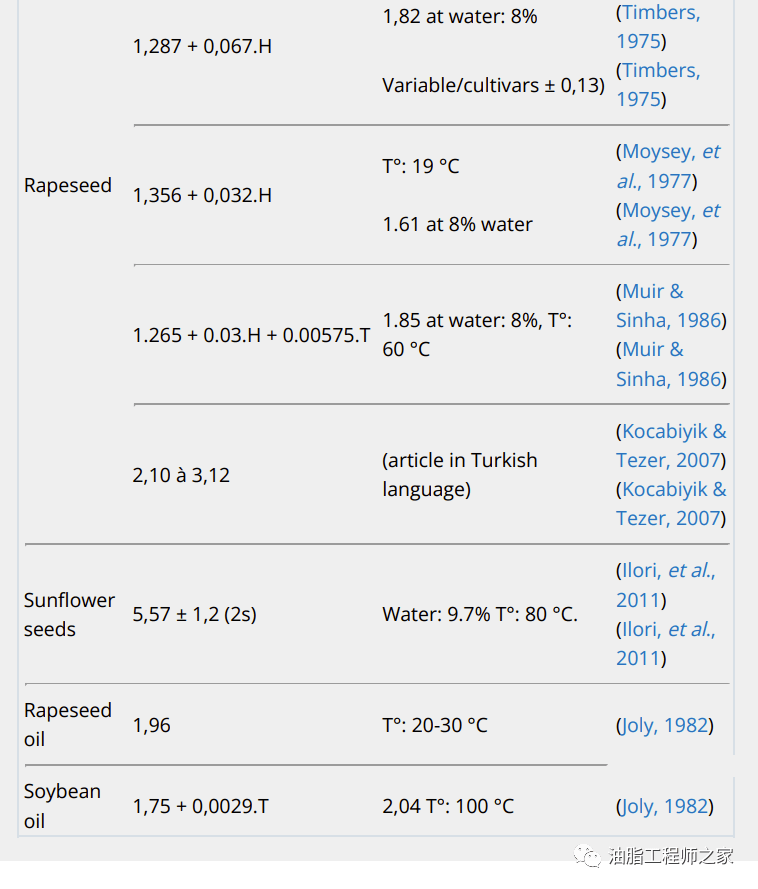

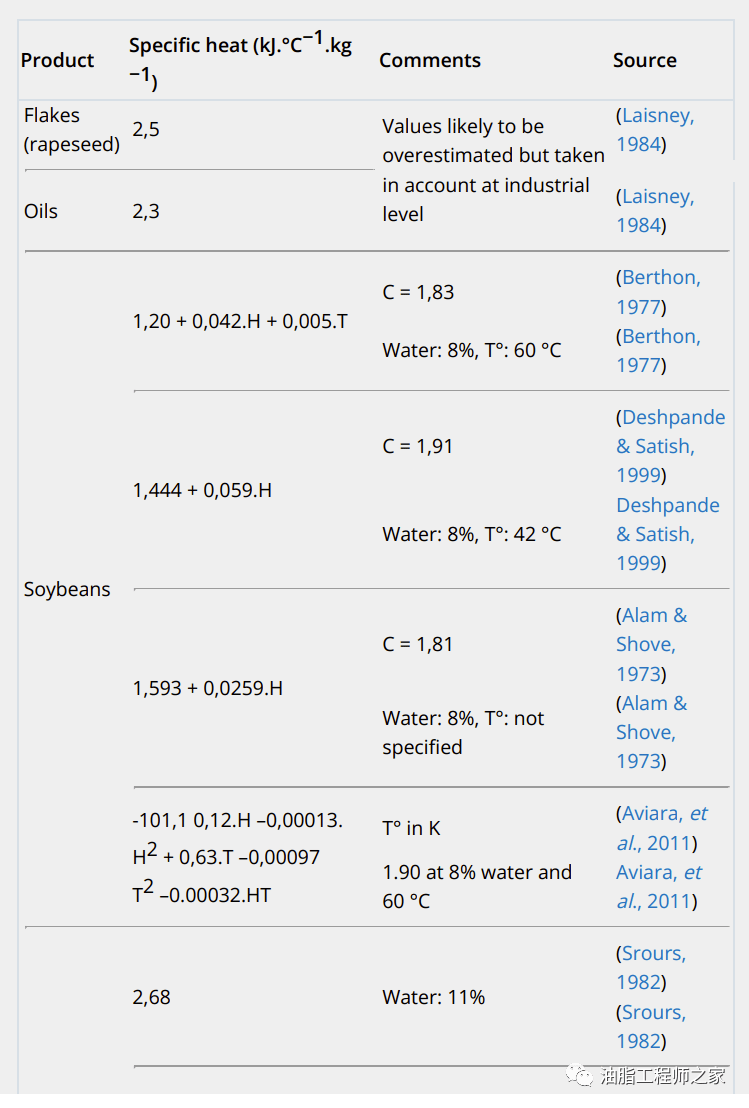

對壓榨不同階段所需的理論熱量的需求評估，必須考慮到油籽、油餅、粕和油的比熱?？蓞⒖加玫臄抵低ǔＪ抢系牟⑶蚁鄬^少，差異很大。表1顯示了文獻中的一些比熱值。
表1在油和粕加工過程中各產品的比熱值：

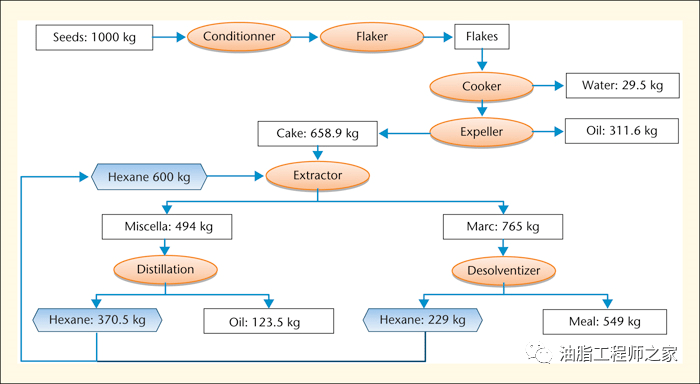

本研究中使用的數據：對于油籽和粕1.9kJ.°C?1kg?1，對油2kJ.°C?1kg?1，正己烷2.27kJ/kg，正己烷氣化潛熱：328kJ/kg，正己烷沸點（69°C ）。油料和粕的數據：本研究認為，菜籽的含水量為7.8%，含油量為45.0%。這些值來源于法國油籽技術中心在2007-2011年間進行的“油菜籽作物質量”調查的平均結果。根據法國油籽組織調查（2011年），2011年平均含水量為11.3%，含油量為2.7%（±0.5）（。人們認為預榨餅的油含量為21%。產品流向和物料平衡情況見圖1。
加工工藝
油籽壓榨經過幾項加工工序，涉及溫度、水分和油含量的變化。該工藝主要分為機械壓榨和溶劑浸出兩部分。
機械壓榨調質

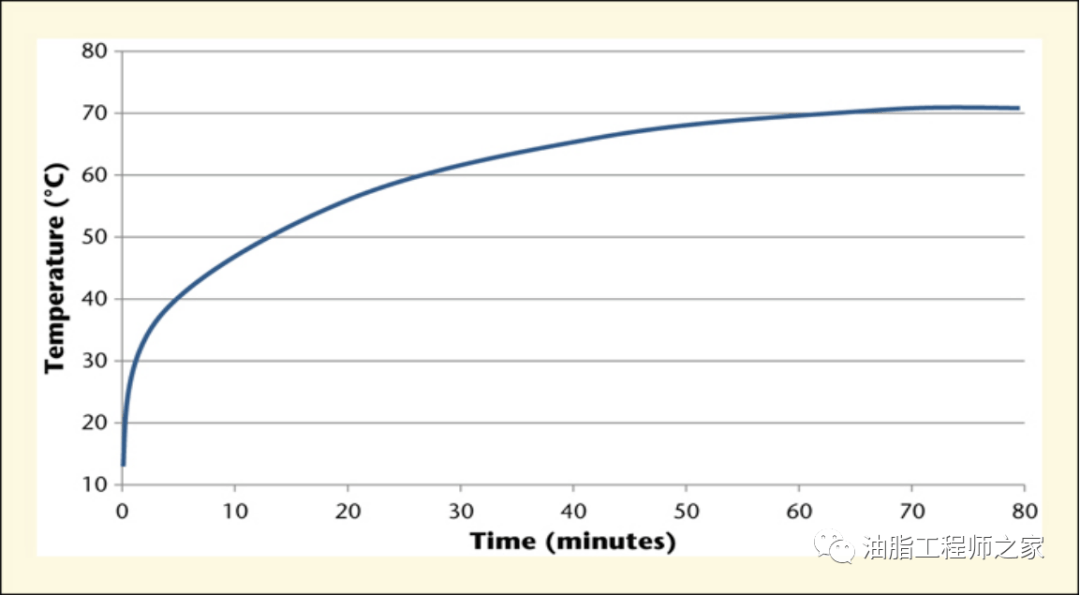

此工序不是必須的，但適用于大多數壓榨過程。油料在軋坯前預熱至60°C左右的溫度，水分含量沒有明顯變化。這種預熱提高了種子的可塑性，并易于軋坯時坯片的成型。它的主要困難在于油菜籽的導熱率較低。根據Timbers（1975），菜籽的導熱率在0.10和0.15Wm?1.°C?1。在實踐中，這意味著菜籽作為一種絕熱材料，導熱率在膠合板（0.11W.m?1.°C?1)和松木(0.15W?1.°C?1)之間。單獨的傳導不能均勻加熱油籽。因此，有必要通過劇烈攪拌油料來加強熱傳導，并且需要一個相當大的換熱面來進行熱交換。例如，圖2描述了用熱電偶在10毫米料位的油菜籽中測量的溫度變化，該表層油籽溫度在72°C時，內部溫度為15°C。結果表明，在距離油籽加熱表面5毫米處，需要半小時才能達到60°C。
這一困難的一個間接后果是需要將油菜籽在調質塔中停留相對較長的時間，而蒸炒鍋伴隨著劇烈的攪拌，攪拌是導致停留時間減少的一個重要原因。
軋坯和輸送
軋坯本身并不會(huì )顯著改變油料的溫度，然而，調質塔、軋坯機和蒸炒鍋之間的輸送過程會(huì )導致明顯的熱量損失，這將根據輸送設備的長度和散熱能力而變化。這個過程中熱量損失估計為5°C。
蒸炒
坯片蒸炒提高了榨油機榨油的能力，并生產具有適合后續浸出工序的預榨餅。蒸炒的三個主要作用是：1）降低油的粘度，在料坯中更好的流動（達西定律），2）蛋白變性導致油細胞不穩定，3）干燥作用，確保最終含水量為4%至6%。水在榨餅中增加料坯的塑性，降低了螺旋壓榨的負載，同時由于榨膛內壓力較小，出油效果差。案例研究中考慮了壓榨過程中損失29.5kg水/噸菜籽（坯片中的有7.9%至5.0%水）。
榨油
機械壓榨的原理是將固體物料保持在榨籠中，允許液體流出，并足夠強大可以承受由旋轉榨螺推動物料體積的不斷縮小所產生的高機械力。螺桿的機械功被轉化為熱量，從而提高餅的溫度，在一定程度上提高油的溫度。
壓榨毛油的過濾
儲存前，應通過離心機進行過濾或澄清。這些處理方法不需要對油進行加熱。
榨餅制粒（膨化）
制粒并不是工藝通配，但經過高速和高壓力生產的油菜籽餅通常表現出不適合溶劑浸出的最佳特性，特別是當浸出器沒有分隔，滲透緩慢時導致混合油“竄油”。為了確保有效的逆流浸出，入浸物料必須具有兩種性質：良好的有機溶劑可溶解性和液體在料床上均勻和相對較快速的滲透?？扇芙庑约僭O溶劑可以溶解物料中的油脂?？赡艹霈F兩個障礙：一是軋坯效果不好，油脂細胞破壞不充分；另一個是預榨餅表面被榨油機壓得平滑和結實，滲透性較差。良好制粒產生的料坯具有良好的溶劑吸收和滲透特性。這種效果不能得到保證，因為造粒也可以降低預榨餅對溶劑的滲透性。在實際應用中，采用制粒法主要是為了保持造粒料坯滲透的一致性。另一個好處是提高預榨餅密度，可以提高浸出器的產能。
制粒冷卻裝置
制粒機的出料溫度在105~115°C。它們不能直接送到浸出器中，它們的高溫會(huì )產生溶劑蒸發的風險。冷卻是通過向料坯通入空氣來完成的。目標是降低符合工廠安全的更高水平的溫度。在研究中，我們設定為80°C。
逆流浸出和溶劑回收利用
通過正己烷在逆流浸出器中滲透來提取膨化料、預榨餅及坯片中的油脂。浸出溫度是考慮了溫度升高有利于溶劑浸出以及溫度過高溶劑揮發導致的溶劑損耗(Baumeler,?et al., 2010)這個溫度可以從45°C到60°C不等。本研究的評估使用了55°C。
溶劑在接近40°C的溫度下進入浸出器。在我們的評估中考慮了25%的混合油濃度，30%的己烷含量。這需要的溶劑量大約是600kg/T菜籽。實際上，濕粕含溶量取決于浸出器的類型和預榨餅（或造粒料）的質量。對于非顆粒狀預榨餅的深床浸出器（3m），濕粕含溶可能超過35%，而顆粒狀預榨餅在淺料床浸出器（<1m）的值低于25%。關于混合油濃度，有可能達到更高的濃度。Laisney 在“L’Huilerie Moderne”顯示的濃度為38%（Laisney，1984年）。
